BAB VIII

PERCOBAAN 8

7 SEGMENT DISPLAY

(LIVEWIRE)

TUJUAN       :     Agar bintara siswa paham dan mampu mempraktekkan rangkaian 7 Segmen Display

ALAT DAN BAHAN  :

a.    7 Segment Display

b.    Ground

c.    Battery

DASAR TEORI

a.    7 Segment Display

   Seven Segment Display (7 Segment Display) dalam bahasa Indonesia disebut dengan Layar Tujuh Segmen adalah komponen Elektronika yang dapat menampilkan angka desimal melalui kombinasi-kombinasi segmennya.

  Seven Segment Display pada umumnya dipakai pada Jam Digital, Kalkulator, Penghitung atau Counter Digital, Multimeter Digital dan juga Panel Display Digital seperti pada Microwave Oven ataupun Pengatur Suhu Digital .

  Seven Segment Display pertama diperkenalkan dan dipatenkan pada tahun 1908 oleh Frank. W. Wood dan mulai dikenal luas pada tahun 1970-an setelah aplikasinya pada LED (Light Emitting Diode).

Seven Segment Display memiliki 7 Segmen dimana setiap segmen dikendalikan secara ON dan OFF untuk menampilkan angka yang diinginkan.

Angka-angka dari 0 (nol) sampai 9 (Sembilan) dapat ditampilkan dengan menggunakan beberapa kombinasi Segmen.

 Selain 0 – 9, Seven Segment Display juga dapat menampilkan Huruf Hexadecimal dari A sampai F. Segmen atau elemen-elemen pada Seven Segment Display diatur menjadi bentuk angka “8” yang agak miring ke kanan dengan tujuan untuk mempermudah pembacaannya.

 Pada beberapa jenis Seven Segment Display, terdapat juga penambahan “titik” yang menunjukan angka koma decimal.

 Terdapat beberapa jenis Seven Segment Display, diantaranya adalah Incandescent bulbs, Fluorescent lamps (FL), Liquid Crystal Display (LCD) dan Light Emitting Diode (LED).

LED 7 Segmen Tipe Common Cathode (Katoda)

  Pada LED 7 Segmen jenis Common Cathode (Katoda), Kaki Katoda pada semua segmen LED adalah terhubung menjadi 1 Pin, sedangkan Kaki Anoda akan menjadi Input untuk masing-masing Segmen LED.

  Kaki Katoda yang terhubung menjadi 1 Pin ini merupakan Terminal Negatif (-) atau Ground sedangkan Signal Kendali (Control Signal) akan diberikan kepada masing-masing Kaki Anoda Segmen LED.

LED 7 Segmen Tipe Common Anode (Anoda)

Pada LED 7 Segmen jenis Common Anode (Anoda), Kaki Anoda pada semua segmen LED adalah terhubung menjadi 1 Pin, sedangkan kaki Katoda akan menjadi Input untuk masing-masing Segmen LED.

 Kaki Anoda yang terhubung menjadi 1 Pin ini akan diberikan Tegangan Positif (+) dan Signal Kendali (control signal) akan diberikan kepada masing-masing Kaki Katoda Segmen LED.

b.    Ground

Definisi grounding adalah sistem pentanahan yang berfungsi untuk meniadakan beda potensial sehingga jika ada kebocoran tegangan atau arus akan langsung dibuang ke bumi.

Perlindungan dari tegangan tinggiGrounding dalam sistem instalasi listrik berungsi untuk mengurangi atau menghindari bahaya yang disebabkan oleh tegangan tinggi.misalnya bahaya petir dengan tegangan tinggi

Penstabil tegangan

Grounding dapat berfungsi untuk menstabilkan tegangan pada banyak sumber tegangan. Jika tidak terdapat titik referensi umum untuk  semua sumber tegangan, akan terjadi kesulitan antar masing-masing hubungan

Mengatasi arus yang lebih

Grounding juga berfungs untuk mengatasi arus yang berlebih, karena sistem grounding ini menyediakan level keselamatan baik kerusakan peralatan atau manusia

c.    Battery

Baterai (Battery) adalah sebuah alat yang dapat merubah energi kimia yang disimpannya menjadi energi Listrik yang dapat digunakan oleh suatu perangkat Elektronik.

Hampir semua perangkat elektronik yang portabel seperti Handphone, Laptop, Senter, ataupun Remote Control menggunakan Baterai sebagai sumber listriknya.

 Dengan adanya Baterai, kita tidak perlu menyambungkan kabel listrik untuk dapat mengaktifkan perangkat elektronik kita sehingga dapat dengan mudah dibawa kemana-mana.

Dalam kehidupan kita sehari-hari, kita dapat menemui dua jenis Baterai yaitu Baterai yang hanya dapat dipakai sekali saja (Single Use) dan Baterai yang dapat di isi ulang (Rechargeable).

  Jenis-jenis Baterai

Setiap Baterai terdiri dari Terminal Positif( Katoda) dan Terminal Negatif (Anoda) serta Elektrolit yang berfungsi sebagai penghantar. Output Arus Listrik dari Baterai adalah Arus Searah atau disebut juga dengan Arus DC (Direct Current).

 Pada umumnya, Baterai terdiri dari 2 Jenis utama yakni Baterai Primer yang hanya dapat sekali pakai (single use battery) dan Baterai Sekunder yang dapat diisi ulang (rechargeable battery).

LANGKAH KERJA

a.      Masuk ke aplikasi livewire

b.      Pasang symbol 7 segment display di folder output component bagian LED display

c.       Pasang ground dan battery di folder power supplies

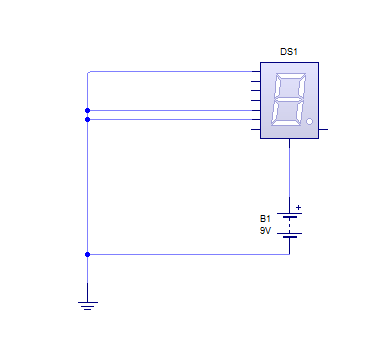

d.      Hubungkan segment-segment ke ground bila ingin mendapatkan rangkaian anoda dan common dihubungkan ke battery/VCC. Bila ingin mendapatkan bentuk dari LED berupa huruf atau angka sambungkan sesuai ketentuan huruf apa saja yang mau dihubungkan dari a-g.

e.      Ubah pada symbol seven segment display untuk Anoda/Katoda

setelah merubah model, untuk menguji rangkaian tersebut berhasil atau tidak klik tombol play diatas aplikasi livewire. Maka rangkaian akan menyala jika berhasil seperti contoh gambar dibawah ini.

Ksimpulan dan saran :

a. kesimpulan :

Dari rangkaian diatas,dapat disimpulkan untuk 7 segmen display model anoda . Commonnya harus dihubungkan ke Vcc sedangkan segment-segmentnya dihubungkan ke ground dan sebaliknya bila 7 segment display model katoda.

b. saran :

Agar kegiatan praktek di perbanyak sehingga mahasiswa mampu mempraktekkan rangkaian 7 segment display. Sehingga dapat kami terapkan dan pedomani untuk tugas akhir kami nanti.
